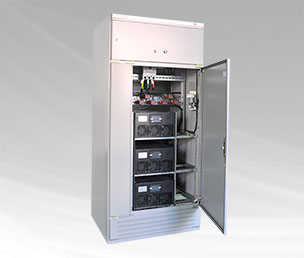

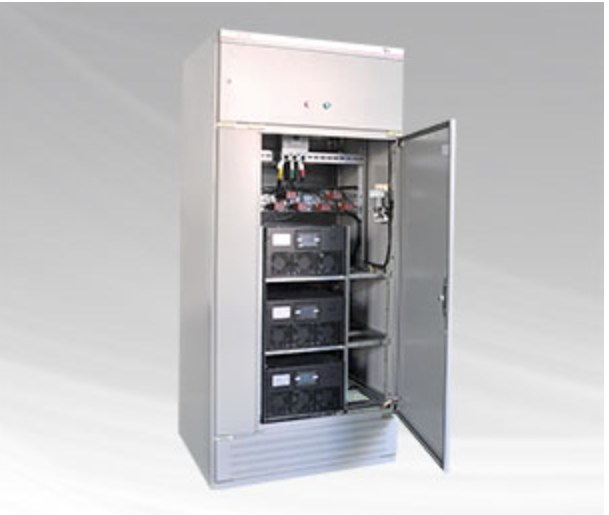

APF有源濾波模塊組合

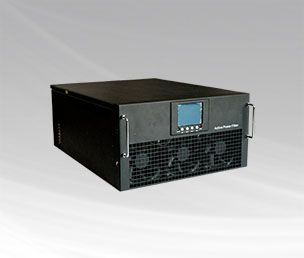

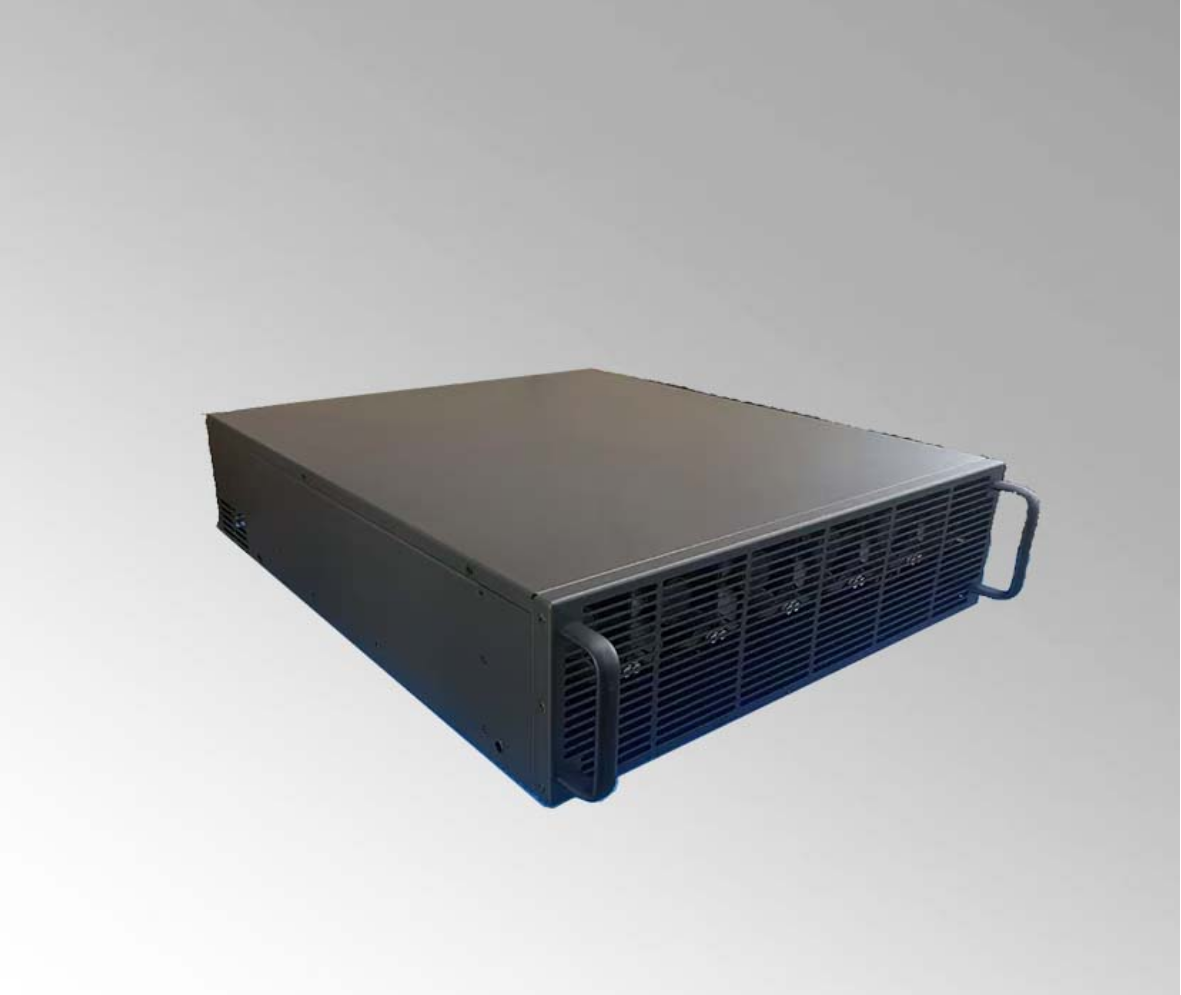

 APF有源濾波模塊

產品概述

     我公司長期致力于柔性交流輸配電設備的研發、設計、制造、銷售與客戶服務的國家重點高新技術企業。主要從事SVG等高低壓動態無功補償與APF等濾波裝置，在提升電能質量、優化控制與節能降耗等方面處于國內領先水平，為客戶提供解決方案。

      隨著科學技術進步發展，越來越多的電力電子裝置等非線性負載應用于企業當中，在帶來節能與能量變換積極一面的同時，也產生了諧波等電能質量問題。電能質量問題日益突出，也成為了用戶關注的焦點。電能質量關鍵指標主要包括：諧波、功率因數、三相不平衡、電壓波動、閃變等。

      諧波是電能質量的重要指標當正弦波電壓施加在非線性負載上時。電流就變成非正弦波，非正弦波電流在電網組抗上產生壓降，就會使由電壓波形也變?yōu)榉钦也?。非正弦波中含有的頻率與工頻相同的分量稱為基波，頻率大于基波的分量稱為諧波。

       模塊式系統采用精密式模塊化設計，根據現場所需補償容量進行模塊疊加隨需擴容，一級補償能力為50A或100A可選，單柜疊加最大補償容量600A，可并柜進一步擴展容量，配置的靈活、體積的小巧以及安裝的便捷都為用戶在前期設計及后期使用維護過程中提供方便。

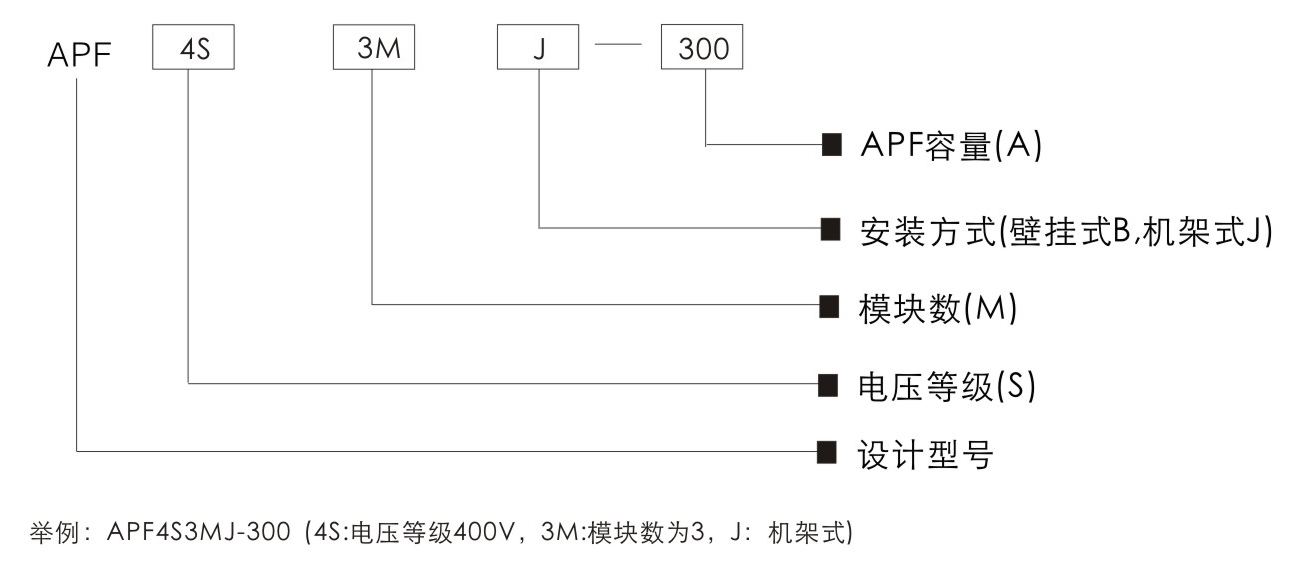

型號說明

選型依據

● Ia=S×15％×K1×K2；

● Ia：APF額定容量，單位：A；

● S：變壓器額定容量，單位：KVA；

●K1：負荷率，亦即計算負荷占額定容量的比例，通常在0.5~0.7之間；

●K2：補償系數，通常在0.5~2.0之間。

 K2取值：

0.5~0.8 一般無特殊干擾項目，如寫字樓、商住樓等；

0.8~1.2 中等偏少干擾項目，指電子計算機、變頻空調、變頻電梯、電子節能燈、UPS/EPS等非線性負載使用相對偏少的建筑，如普通辦公大樓；

1.2~1.5 中等干擾項目，指電子計算機、變頻空調、變頻電梯、電子節能燈、UPS/EPS、可控硅等非線性負載廣泛使用的建筑，如智能大樓、體育場館、劇場、電視臺演播大廳、銀行數據中心以及一般工廠企業等；

1.5~1.8 中等偏多干擾項目，如有較多變頻器、電焊機、整流裝置或中頻爐的工廠企業；

1.8~2.0 強干擾項目，如使用大型變頻器、整流裝置或中頻爐、電弧爐的工廠企業。

注：個別行業如果諧波環境特殊，治理標準迥異，造成上述經驗公式無法直接使用時，請及時與東盛電氣聯系。

技術特點

更優異的濾波效果
    諧波治理率高達95%，諧波治理范圍寬至2~50次，單次諧波濾波深度可達100%。
更安全穩定的濾波方式
    行業內領先的顛覆性控制模式，開關頻率高達15KHz，使濾波損耗降到最小，濾波速度和輸出精度大幅提高。
    并對電網系統呈無窮大阻抗，不影響電網系統阻抗；且輸出波形精確無瑕疵，不會影響其他設備。
更強的環境適應能力
    可兼容柴油發電機，提高備電分流的能力。
    對輸入電壓波動及畸變的承受能力更高。
    標配C級防雷裝置，提高天氣惡劣狀況下的耐受能力。
    環境溫度適用范圍更強，可達-20℃~70℃。
更多的使用功能
    友好中文操作界面：事件記錄、自動故障報警、EEPROM 故障記錄及參數設置功能。
    多種保護功能：具備過流、過壓、欠壓、超溫、測量電路故障等多種保護功能。
更靈活的應用方式
    先進模塊化結構、體積小、容量配比性高。
    單柜容量，最多可6臺APF并柜安裝，也可方便的嵌入到第三方機柜使用。
    簡單靈活的插撥式接線方式，確保無需專業人員現場維護，便于現場安裝、增容及維護。

技術參數

   電氣性能

  額定電壓：AC380V ± /-20% ； AC690V ± /-20%                         電氣接線：三相三線 / 三相四線
  輸入頻率范圍：50Hz（60Hz）+/-10%                                     開關頻率：20KHz
  濾波范圍：2 ~ 51 次諧波（可選擇性濾波，各次諧波補償可分別設定）      濾波器整機治理效果：?jiǎn)未沃卫砺?≥ 98%
  確保系統治理后效果： THDi<5%，THDu<3%
  全響應時間：<10ms                                                    系統有功損耗：≤ 2.5%
  輸出電流限制：自動限定在額定容量限定內100% 輸出
  安裝方式：?jiǎn)闻_(tái)系統間也可實現不同容量或同容量并聯，可并聯數量 6臺     MTBF：>13 萬小時
  運行環境溫度：-20℃~70℃                                             海拔高度：小于2000m
  防護等級：IP30(或根據用戶需求)

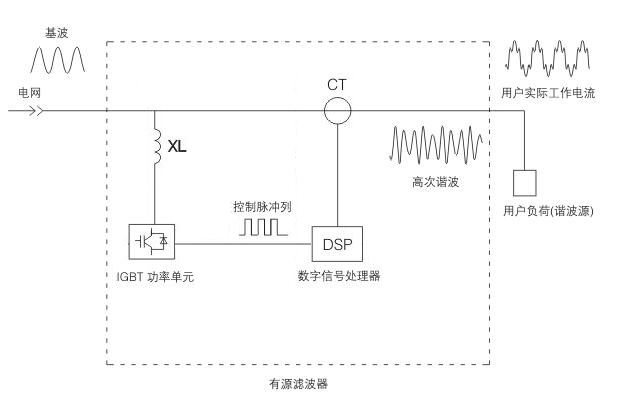

工作原理

     有源濾波器通過CT實時檢測線路電流，并把被檢測到的諧波轉化為數字信號處理器中的控制信號。同時，數字信號處理器產生一系列脈寬調制信號，驅動IGBT功率模塊通過線路電抗器向電網輸出相位正好與電網諧波電流方向相反，而幅值大小相等的電流，兩種諧波電流正好相互抵消，從而達到濾除諧波、凈化電網電流的目的。

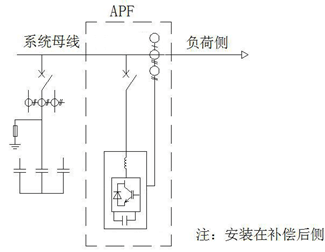

一次原理圖和底視圖

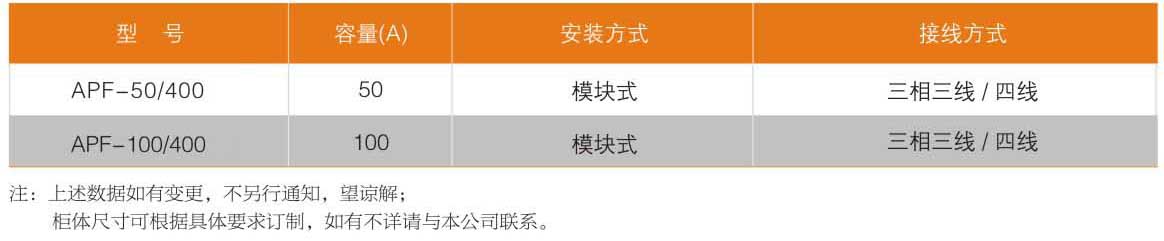

規格數據

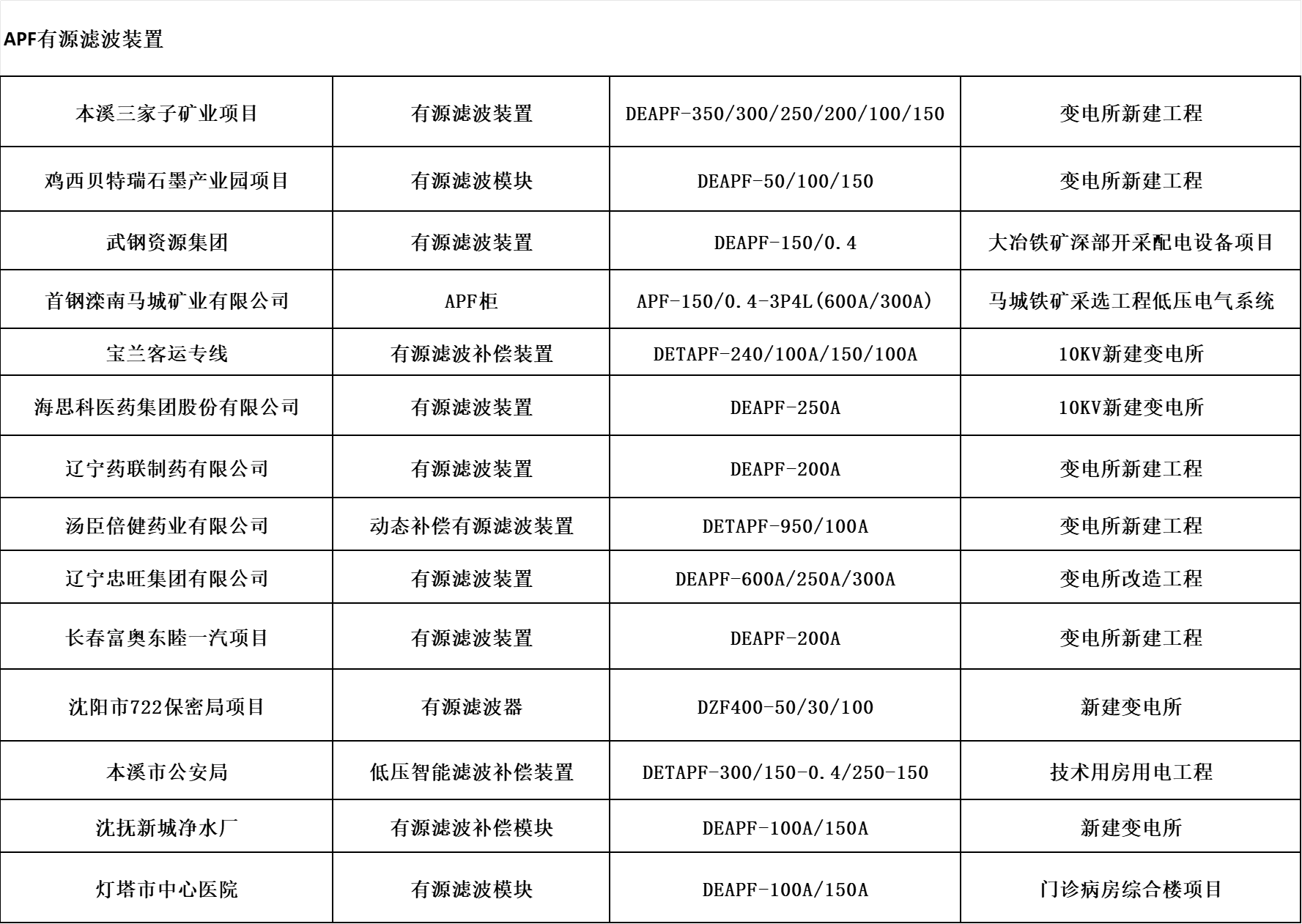

應用范圍

     該產品可有效治理電力系統中存在的諧波超標，電流及電壓畸變率上升導致的一系列電能質量問題，降低諧波含量、保障系統設備安全運行。廣泛應用于存在典型非線性負載設備行業，非線性負載設備主要有UPS、開關電源、變頻器、整流器、充電機、中頻爐、礦熱爐、電焊機、可控硅調光系統等。
