產品概述

DZF系列有源電力濾波裝置采用全進口元器件，具備優越的濾波性能，可濾除2~51次任意次諧波，基本原理是從負載電流中檢測出諧波電流，由補償裝置產生一個與諧波電流大小相等，方向相反的諧波電流對補償對象產生的諧波電流進行補償，從而使系統中只含有基波電流。這種補償裝置的特性是不受系統的阻抗影響，且可以對頻率和幅值都隨時間變化的準諧波進行濾除，在濾除諧波的同時，還能對系統進行無功補償，提高功率因數，使電能質量滿足國標要求。目前，這種裝置是治理諧波污染，提高電能質量的最理想裝置。

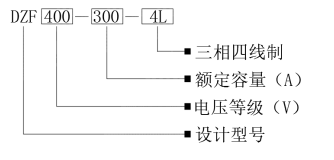

型號說明

技術特點

1) DZF系列有源濾波模塊主要元器件采用全進口，主電路逆變器采用英飛凌的IGBT器件；

2) 控制器：計算與邏輯處理采用全數字化技術，采用DSP并配有功能強大的FPGA芯片；

3) DZF的快速響應時間小于50us，全響應時間小于10ms。 當負載無功快速波動時，DZF能夠可完全跟隨負載的快速劇烈變化速度，實現實時補償及濾除諧波效果。

4) DZF為基于IGBT技術的逆變器，為可控電流源型濾波裝置，不會發生諧波放大及諧振，對系統參數不敏感，安全性與穩定性好；

5) APF 可同時濾除 2~51次諧波，或根據需要有選擇的設置諧波電流的補償次數及各次諧波的補償率。

6) DZF通過特殊的軟件設計，可實現諧波補償、無功補償、不平衡補償?shù)?/span>12種任意排列組合形式，用戶可根據各種電能質量治理場合的治理需求自行定義APF功能。

7) 過電流限制：采用可靠的限流控制環節，當系統中的無功電流大于靜止無功發生器的治理能力時，它能在自己的額定容量范圍內最大限度的對無功進行補償，維持正常工作，不會出現過載燒毀等故障；

8) 具備完整的保護功能，包括過載、過電流、短路等，具備系統啟動自診斷功能；

9) 可方便地通過并聯實現擴容；

技術參數

電氣性能

  額定電壓：AC380V ± /-20% ； AC690V ± /-20%                         電氣接線：三相三線 / 三相四線
  輸入頻率范圍：50Hz（60Hz）+/-10%                                     開關頻率：20KHz
  濾波范圍：2 ~ 51 次諧波（可選擇性濾波，各次諧波補償可分別設定）      濾波器整機治理效果：?jiǎn)未沃卫砺?≥ 98%
  確保系統治理后效果： THDi<5%，THDu<3%
  全響應時間：<10ms                                                    系統有功損耗：≤ 2.5%
  輸出電流限制：自動限定在額定容量限定內100% 輸出
  安裝方式：?jiǎn)闻_(tái)系統間也可實現不同容量或同容量并聯，可并聯數量 6臺     MTBF：>13 萬小時
  運行環境溫度：-20℃~70℃                                             海拔高度：小于2000m
  防護等級：IP30(或根據用戶需求)

工作原理

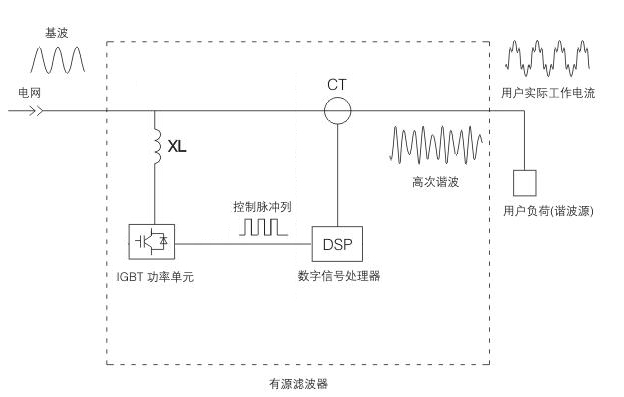

     有源濾波器通過CT實時檢測線路電流，并把被檢測到的諧波轉化為數字信號處理器中的控制信號。同時，數字信號處理器產生一系列脈寬調制信號，驅動IGBT功率模塊通過線路電抗器向電網輸出相位正好與電網諧波電流方向相反，而幅值大小相等的電流，兩種諧波電流正好相互抵消，從而達到濾除諧波、凈化電網電流的目的。

一次原理圖和底視圖

規格數據

應用范圍

     該產品可有效治理電力系統中存在的諧波超標，電流及電壓畸變率上升導致的一系列電能質量問題，降低諧波含量、保障系統設備安全運行。廣泛應用于存在典型非線性負載設備行業，非線性負載設備主要有UPS、開關電源、變頻器、整流器、充電機、中頻爐、礦熱爐、電焊機、可控硅調光系統等。
