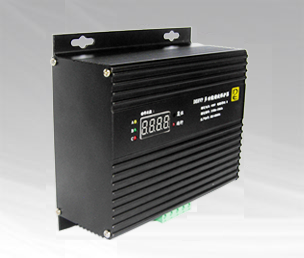

DZSP系列多功能諧波保護器
產品概述
DZSP系列多功能諧波保護器采用全進口原器件，是針對用戶端易受各種干擾導致故障的精密儀器而開發的高新技術產品，可吸收電網高頻脈沖尖波、高頻浪涌信號，保護用戶側精密設備、DCS通訊設備、PLC、計算機系統、電源設備、無線設備，從而排除減少通訊阻塞、提高設備壽命、改善電能質量，為客戶的潔凈能源做后盾。

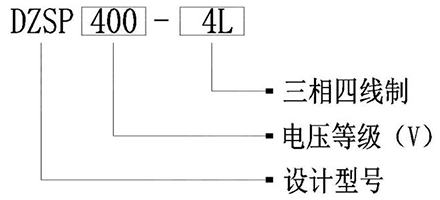

型號說明
技術特點
1. 可同時濾除2~65次諧波。
2. 響應時間小于100μs，對節約變化的諧波完全補償時間小于10ms。
3. 瞬間300％額定涌流補償，治理閃變和電壓波動。
4. 能針對電網中1KHz~20MHz的諧波量進行主動 吸收治理。
5. 抑制電網中的高頻噪音、脈沖尖峰、浪涌電流。
6. 隨時跟蹤電壓電流波形，對發生畸變的波形進行矯正。
7. 響應速度快，無投切延時。
8. 針對末端敏感的精密設備進行主動防護，可與APF有源濾波產品配合形成全方位的防御體系。
9. 全面克服由于高次諧波被污染而導致用電設備受干擾等問題，無與系統產生諧振之憂，提高系統運行的安全性、可靠性、穩定性。
技術參數
額定電壓： AC220V、AC380V、690V, ±30％
額定頻率： 50Hz/60Hz±15％
最大脈沖電流： 16000A
鉗位電壓值： 對2500V(1.2μs/50μs)的浪涌電壓，可限制在1000V以下
抗浪涌電流： 對2500V(1.2μs/50μs)的浪涌電壓，浪涌電流不超過1000A
電路連接方式： 角接、星接
絕緣電阻： ≥1200MΩ
耐壓： 導電部分與外殼間承受2500VAC，歷時40s，無擊穿和閃爍現象
安裝方式： 35mm標準導軌安裝
安裝尺寸： 105mm×75mm×60mm、135mm×105mm×65mm
環境溫度： -35℃~80℃
存儲溫度： -50℃~90℃
相對濕度： 最大95％，無凝露
海拔高度： ≤4000m（1500m以上按國標規定折算）
震蕩抗干擾度： IEC60255-22-1
靜電放電抗擾度： IEC60255-22-2
射頻電磁輻射抗擾度： IEC60255-22-3
電快速瞬變脈沖群抗度：IEC60255-22-4
功率：≤0.4W
發熱：≤30℃（25℃外部溫度條件下）
性能特點
1.可同時濾除2~65次諧波。
2.響應時間小于100μs，對節約變化的諧波完全補償時間小于10ms。
3.瞬間300％額定涌流補償，治理閃變和電壓波動。
4.能針對電網中1KHz~20MHz的諧波量進行主動 吸收治理。
5.抑制電網中的高頻噪音、脈沖尖峰、浪涌電流。
6.隨時跟蹤電壓電流波形，對發生畸變的波形進行矯正。
7.響應速度快，無投切延時。
8.針對末端敏感的精密設備進行主動防護，可與HVP有源濾波產品配合形成全方位的防御體系。
9.全面克服由于高次諧波被污染而導致用電設備受干擾等問題，無與系統產生諧振之憂，提高系統運行的安全性、可靠性、穩定性。

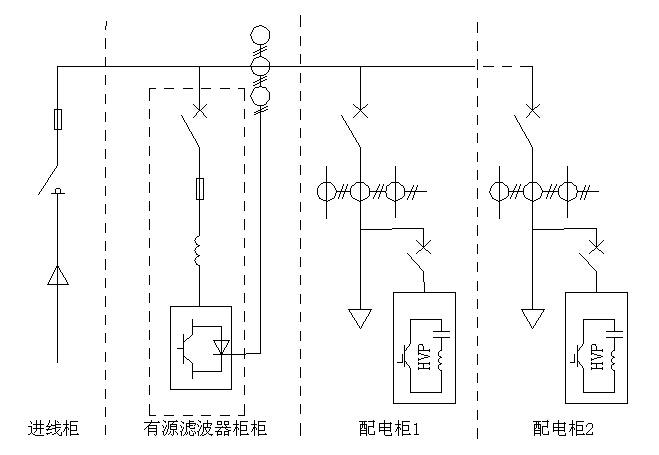

一次原理圖
規格數據
|
常規型號 |
外形尺寸 |
電壓（V） |
濾波頻率 |
|
DZSP400-4L |
147×117.7×56.8 |
400 |
1KHZ~20KHZ |
|
DZSP220-1L |
147×117.7×56.8 |
220 |
1KHZ~20KHZ |
應用范圍
1.大量使用計算機、交換機、通訊器材的場所；例如證券交易所、銀行大樓、商業辦公大樓、通訊基站、指揮中心。
2.大型電子調光控制系統、功放設備、單相整流設備場所；例如IMAX影院、歌劇舞臺、體育場館、展覽中心等。
3.對用電有嚴格潔凈要求且本身屬于用電A級單位場所；例如中大型醫院、政府辦公大樓、公安消防辦公大樓等。
4.精密加工行業包括納米和微米級加工行業；例如卷煙行業、薄膜業、醫藥精細化工行業、港口機械、電氣化鐵路、有色冶金、鋼鐵廠等。
5.大量使用現代化、高精度、高科技、高靈敏度、高價值的設備和裝置的場所；如航空航天、交通運輸行業等。
