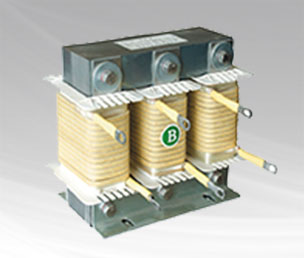

          CKSC低壓干式鐵芯串聯電抗器


概述



    CKSG干式鐵芯串聯電抗器用于低壓無功補償柜中,與電容器相串聯,當?shù)蛪弘娋W(wǎng)中有大量整流、變頻等諧波源時,其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后,能有效地吸收電網諧波、改善系統的電壓波形、提高系統的功率因數,并能有效地抑制合閘涌流及操作過電壓,有效地保護了電容器。


技術參數


    額定電壓:0.4kV;0.66 kV
    額定頻率:50Hz
    電抗率的種類:1%、4.5%、6%、7%、12%、13%、14%
    電抗器各部分溫升限值:鐵芯不超過85K,線圈溫升不超過95K
    電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行
    三相電抗器的任意兩相電抗值之差不大于±3%


外形及開孔尺寸


    外形尺寸:120mm×120mm×145mm(長×高×深)
    開口尺寸:113×113mm(長×高)


功能特點


    1. 該電抗器分為三相和單相兩種,均為鐵芯干式。
    2. 鐵芯采用優質低損耗進口冷軋硅鋼片,芯柱由多個氣隙分成均勻小段,氣隙采用環氧層壓玻璃布板作間隔,
       以保證電抗器氣隙在運行過程中不發生變化。
    3. 線圈排列緊密且均勻,具有極佳的美觀和較好的散熱性能。
    4. 電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程,采用H級浸漬漆,
       使電抗器的線圈和鐵芯牢固地結合。
    5. 電抗器芯柱部分緊固件采用無磁性材料,確保電抗器具有較高的品質因數和較低的溫升,
       確保具有較好的濾波效果。
    6. 外露部件均采用了防腐蝕處理,引出端子采用鍍錫銅管端子。
    7. 該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點。
